Capitolo 8 · Cornice di ingrandimento e spostamento della fotocamera specialistica
Ritaglio e prospettiva: Allineamento e linee convergenti
Nella camera oscura, due strumenti determinavano la geometria. Il primo era il telaio di ingrandimento sul piano di appoggio: le sue guide regolabili definivano l’inquadratura e, ruotando leggermente il telaio, si riusciva a raddrizzare immediatamente un orizzonte inclinato. Il secondo era già sul posto di ripresa: la fotocamera a banco con i suoi supporti regolabili. Chi fotografava un edificio senza inclinare la fotocamera — spostando invece l’obiettivo verso l’alto — otteneva spigoli verticali anziché linee inclinate. Adams padroneggiava entrambe le tecniche; le sue fotografie architettoniche dei pueblo sembrano tracciate con la livella.
Quando non si disponeva di una fotocamera professionale, in seguito si ricorreva a un espediente con l’ingranditore: posizionare la carta in diagonale e compensare l’inclinazione. Proprio questa riproduzione è contenuta nello strumento Ritaglio. L’immagine di esempio è la chiesa della missione di Acoma Pueblo — scattata da una posizione leggermente laterale, con linee verticali visibilmente inclinate.

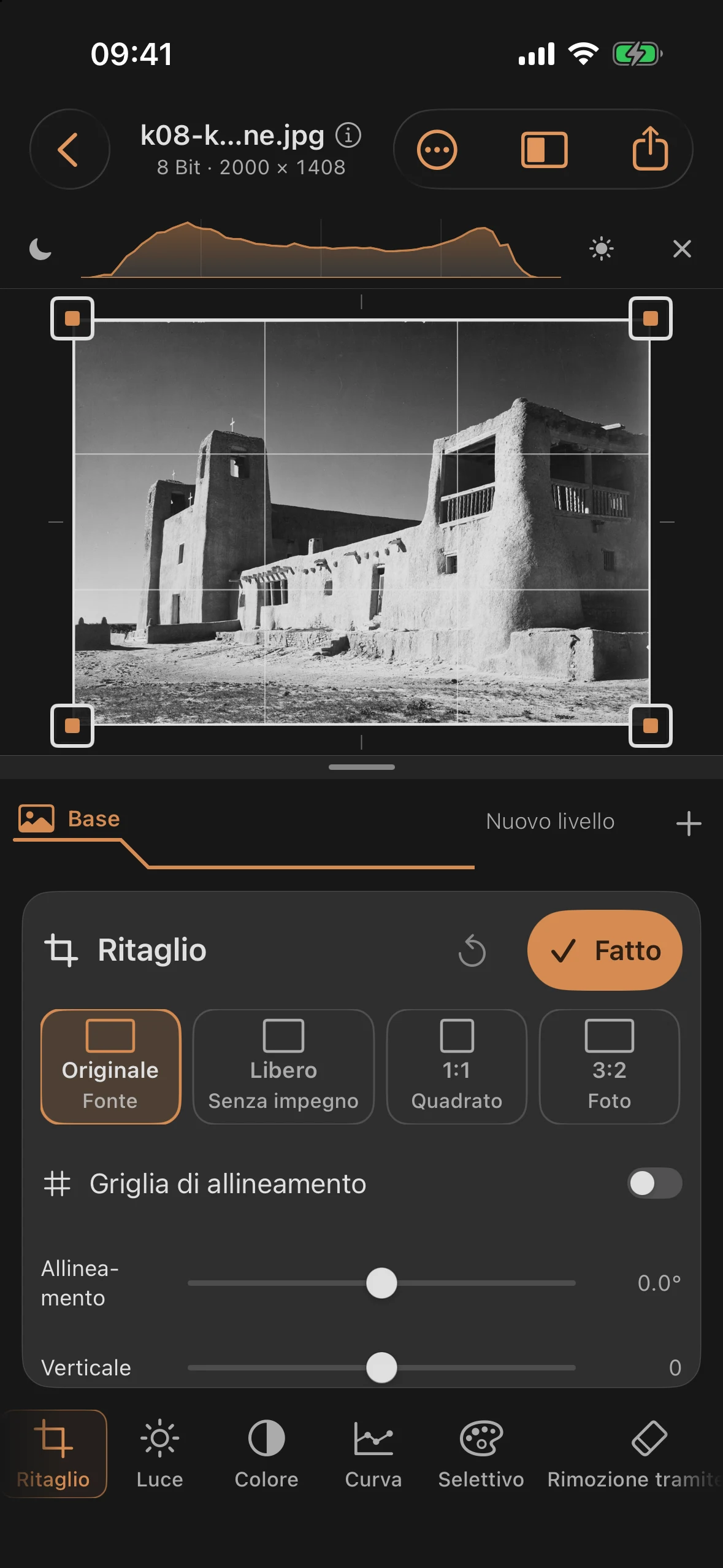

Passo 1: La situazione iniziale complicata
Apri lo strumento Ritaglio e traccia una linea retta lungo i bordi delle torri: entrambe le torri sono inclinate verso l’interno e l’orizzonte è leggermente inclinato. Si tratta della classica combinazione tra una telecamera inclinata verso l’alto (linee convergenti) e un allineamento a mano libera. L’insieme di questi due elementi conferisce all’architettura un aspetto instabile, ancora prima che si riesca a spiegarne il motivo.

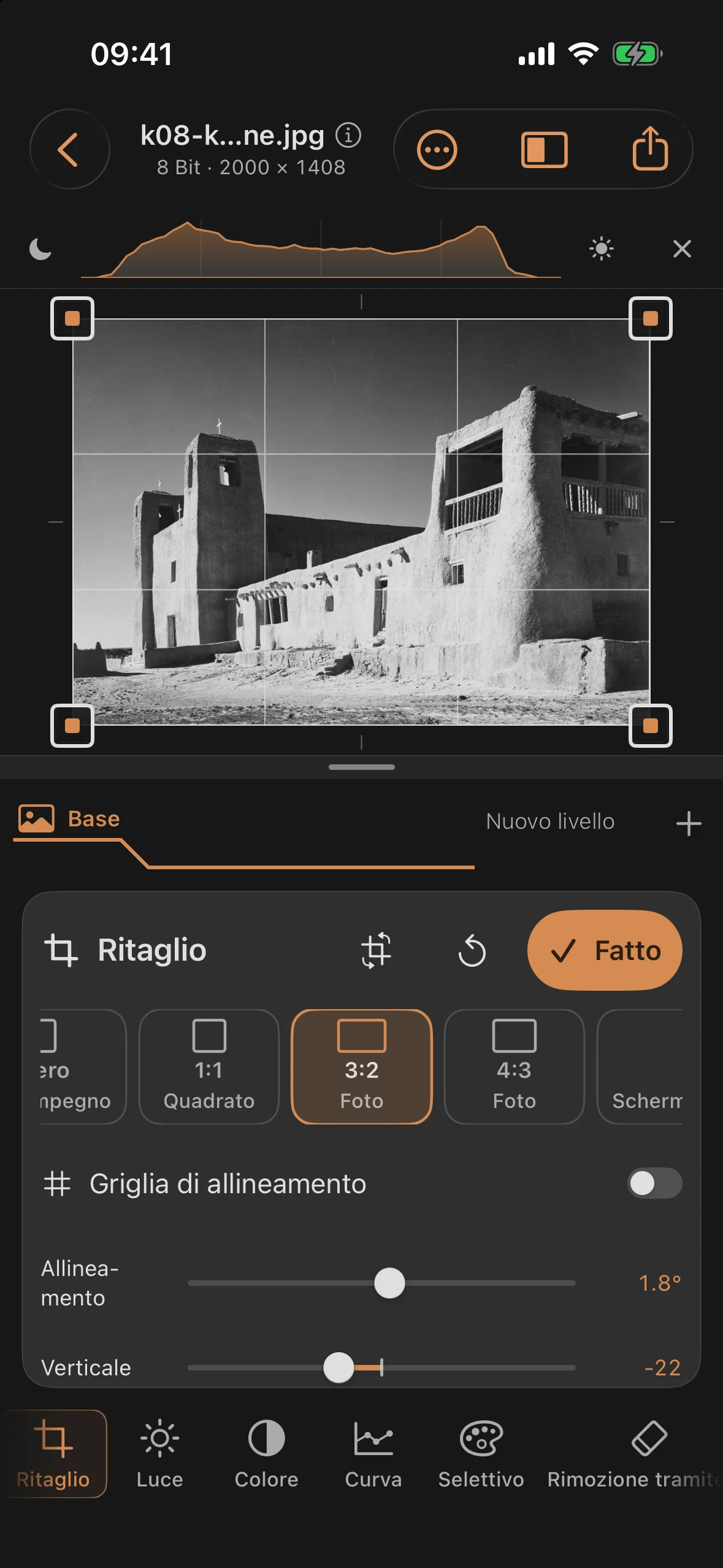

Passo 2: Raddrizzare e allineare
Due regolatori svolgono il lavoro degli standard:
| Regolatore | Valore | Effetto |
|---|---|---|
| Allineamento | +1,8° | posiziona l’orizzonte in senso orizzontale |
| Verticale | −22 | raddrizza i bordi della torre che stanno crollando |
| Formato | 3:2 | ricompone il frammento corretto |
L’app gestisce autonomamente la sequenza: prima la correzione Keystone, poi la rotazione e infine lo zoom automatico, che evita i margini vuoti — vedrai sempre il risultato finale. Un’indicazione che era nota anche alla cornice di ingrandimento: maschere, riparazioni, punto di messa a fuoco e “filtro graduato” rimangono nella loro posizione nell’immagine — prima la geometria, poi gli elementi legati alla posizione.
Prima e dopo
Prima
Dopo
La regola generale per l’uso quotidiano: verticale per gli edifici visti dal basso, orizzontale per i punti di vista laterali, allineamento per l’orizzonte — e sempre prima la geometria, poi l’inquadratura finale. Il ritaglio rimane modificabile in qualsiasi momento; qui non si fissa nulla.
