Luku 8 · Suurennuskehys ja erikoiskameran siirtomekanismi
Rajaus ja perspektiivi: Suuntaaminen ja leikkaavat viivat
Kaksi työkalua määritteli geometrian pimiössä. Ensimmäinen oli pohjalevyssä oleva suurennuskehys: sen säädettävät kiskot määrittivät rajauksen, ja kääntämällä kehystä hieman sai samalla korjattua kallistuneen horisontin. Toinen työkalu oli jo valokuvauspaikalla: laajakulmakamera säädettävine jalustoineen. Jos kuvasi rakennusta kallistamatta kameraa – sen sijaan objektiivia siirrettiin ylöspäin –, tuloksena olivat pystysuorat reunat kaatuvien viivojen sijaan. Adams hallitsi molemmat tekniikat; hänen arkkitehtuurikuvansa puebloista ovat kuin luodilla piirrettyjä.
Kun erikoiskameraa ei ollut käytettävissä, apuna toimi myöhemmin suurennuskoneella tehty temppu: paperi asetettiin vinosti ja kallistus korjattiin vastakkaisella kallistuksella. Juuri tämä jäljennös sisältyy Leikkaus-työkaluun. Harjoituskuvana on Acoma Pueblon lähetyskirkko — kuvattu hieman sivulta, ja kuvassa näkyy selvästi kallistuneet pystysuorat linjat.

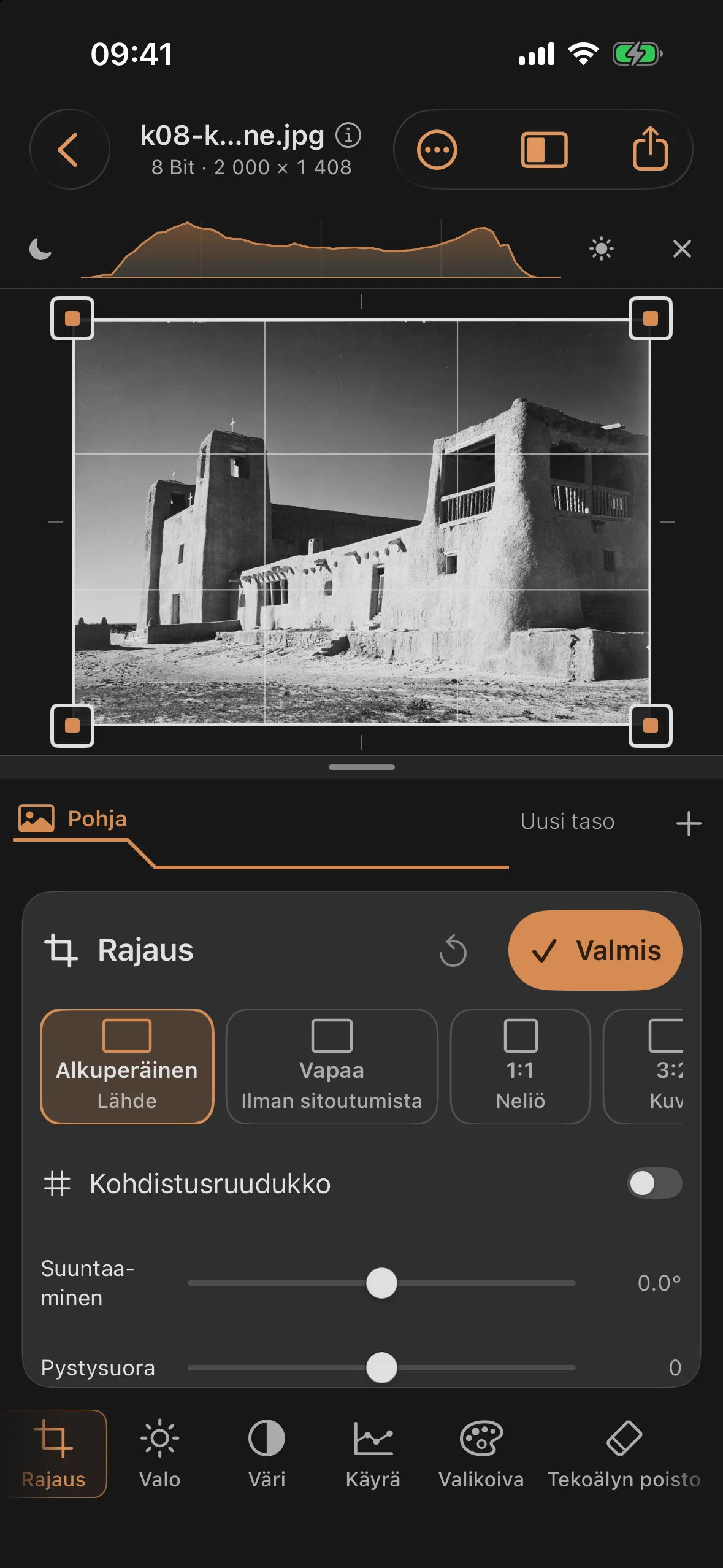

Vaihe 1: Epätasapainoinen lähtötilanne
Avaa Leikkaus-työkalu ja piirrä suora viiva tornien reunoihin: molemmat tornit kallistuvat sisäänpäin, ja horisontti on hieman vinossa. Tämä on klassinen yhdistelmä ylöspäin kallistettua kameraa (kaatuvat viivat) ja vapaakätistä suuntausta. Näiden kahden yhdistelmä saa arkkitehtuurin vaikuttamaan levottomalta, ennen kuin edes osaa sanoa miksi.

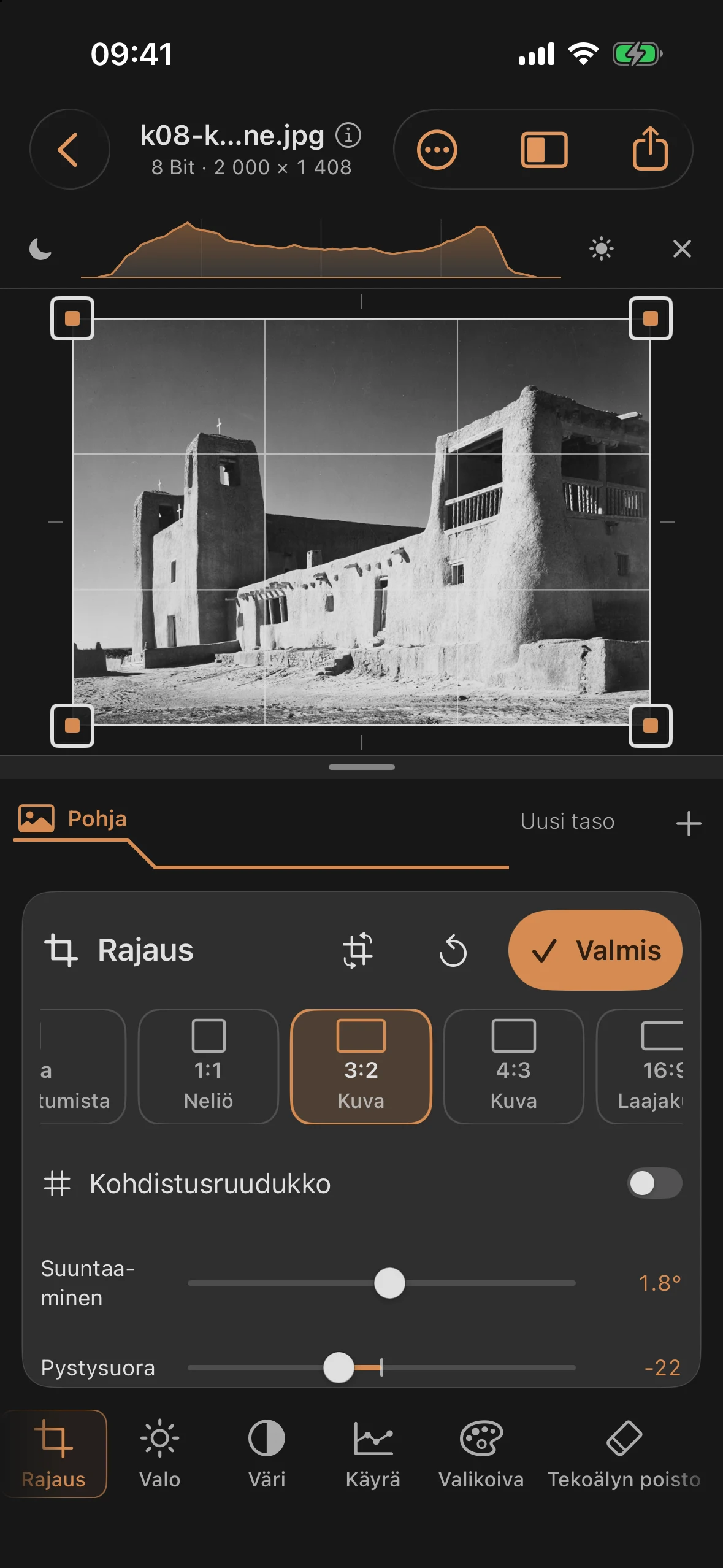

Vaihe 2: Suoristaminen ja pystyttäminen
Kaksi säätintä hoitavat lippujen tehtävät:
| Säädin | Arvo | Vaikutus |
|---|---|---|
| Suuntaaminen | +1,8° | asettaa horisontin vaakasuoraan |
| Pystysuora | −22 | suorista kaatuvat tornin reunat |
| Muoto | 3:2 | laatii korjatun otteen uudelleen |
Sovellus hoitaa järjestyksen itse: ensin keystone-korjaus, sitten kierto ja lopuksi automaattinen zoomaus, joka estää tyhjien reunojen syntymisen — näet aina lopullisen tuloksen. Huomautus, joka oli tuttu myös suurennuskehyksestä: naamiot, korjaukset, tarkennuspiste ja ”liukusuodin” pysyvät kuvassa paikoillaan — ensin geometria, sitten sijaintiin sidotut elementit.
Ennen ja jälkeen
Ennen
Jälkeen
Arjen nyrkkisääntö: pystysuora rakennusten kuvaamiseen alhaalta käsin, vaakasuora sivulta kuvattaessa, suuntaus horisonttiin nähden — ja aina ensin geometria, sitten lopullinen rajaus. Rajausta voi muuttaa milloin tahansa; mitään ei tässä vaiheessa vielä määritetä lopullisesti.
