Hoofdstuk 8 · Vergrotingsframe & shift-functie voor technische camera’s
Uitsnede en perspectief: Uitlijnen en convergerende lijnen
Twee hulpmiddelen bepaalden de geometrie in de donkere kamer. Het eerste was het vergrotingskader op de basisplaat: de verstelbare rails bepaalden het beeldvak, en wie het kader lichtjes draaide, corrigeerde tegelijkertijd een scheve horizon. Het tweede stond al op de opnamelocatie: de kamera met zijn verstelbare statieven. Wie een gebouw fotografeerde zonder de camera te kantelen – in plaats daarvan werd de lens naar boven verschoven –, kreeg verticale randen in plaats van hellende lijnen. Adams beheerste beide technieken; zijn architectuurfoto’s uit de Pueblos lijken wel met een loodlijn getekend.
Als er geen professionele camera voorhanden was, hielp later de truc bij de vergroter: het papier schuin leggen en de kanteling tegengaan. Precies deze nabootsing zit verwerkt in het gereedschap Zuschnitt. Als oefenfoto dient de Missiekirche van Acoma Pueblo — gefotografeerd vanuit een licht zijdelingse positie, met merkbaar kantelende verticale lijnen.

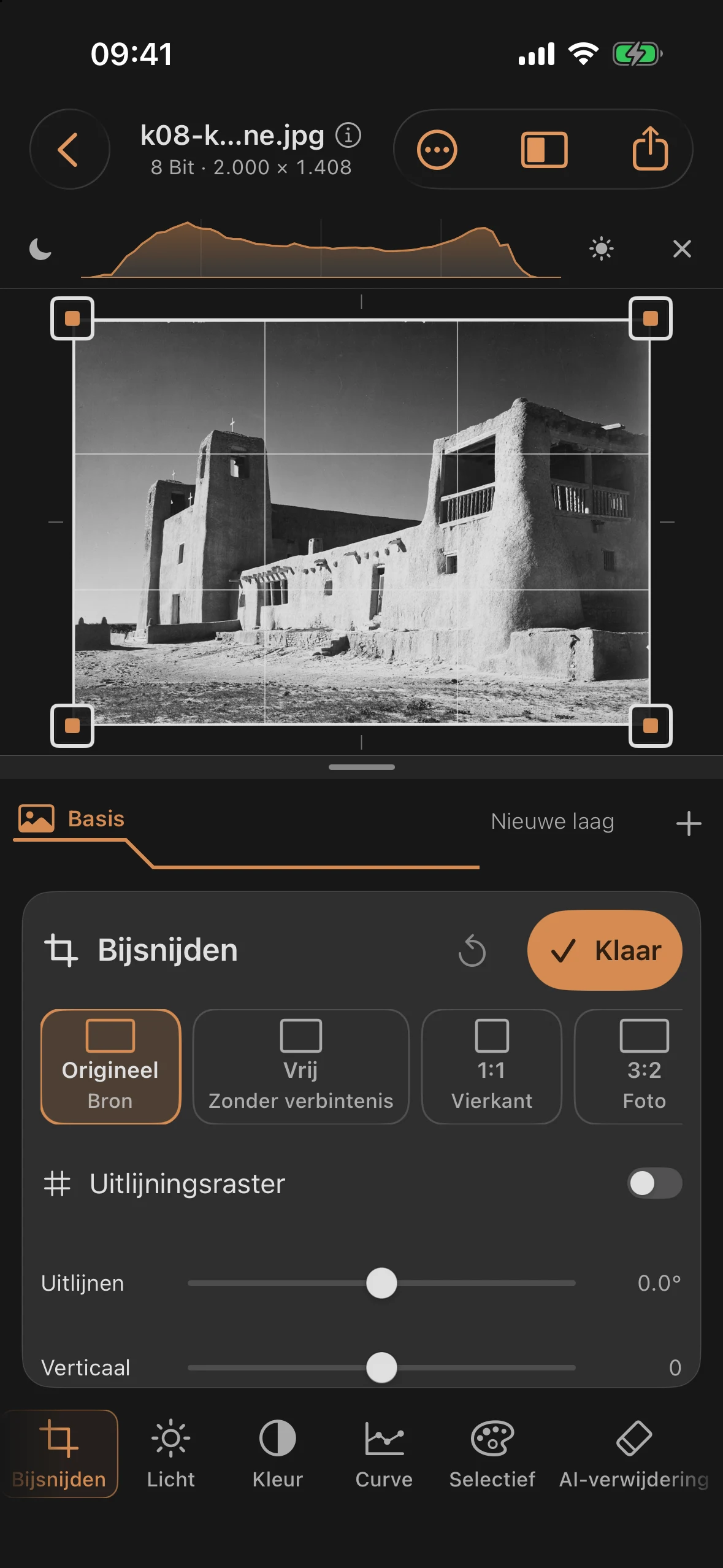

Stap 1: De onevenwichtige uitgangspositie
Open het gereedschap Uitsnijden en trek een rechte lijn langs de randen van de torens: beide torens hellen naar binnen en de horizon hangt een klein beetje door. Dit is de klassieke combinatie van een naar boven gekantelde camera (hellende lijnen) en uit de vrije hand uitlijnen. Deze combinatie zorgt ervoor dat de architectuur een onrustige indruk maakt, nog voordat je kunt benoemen waarom.

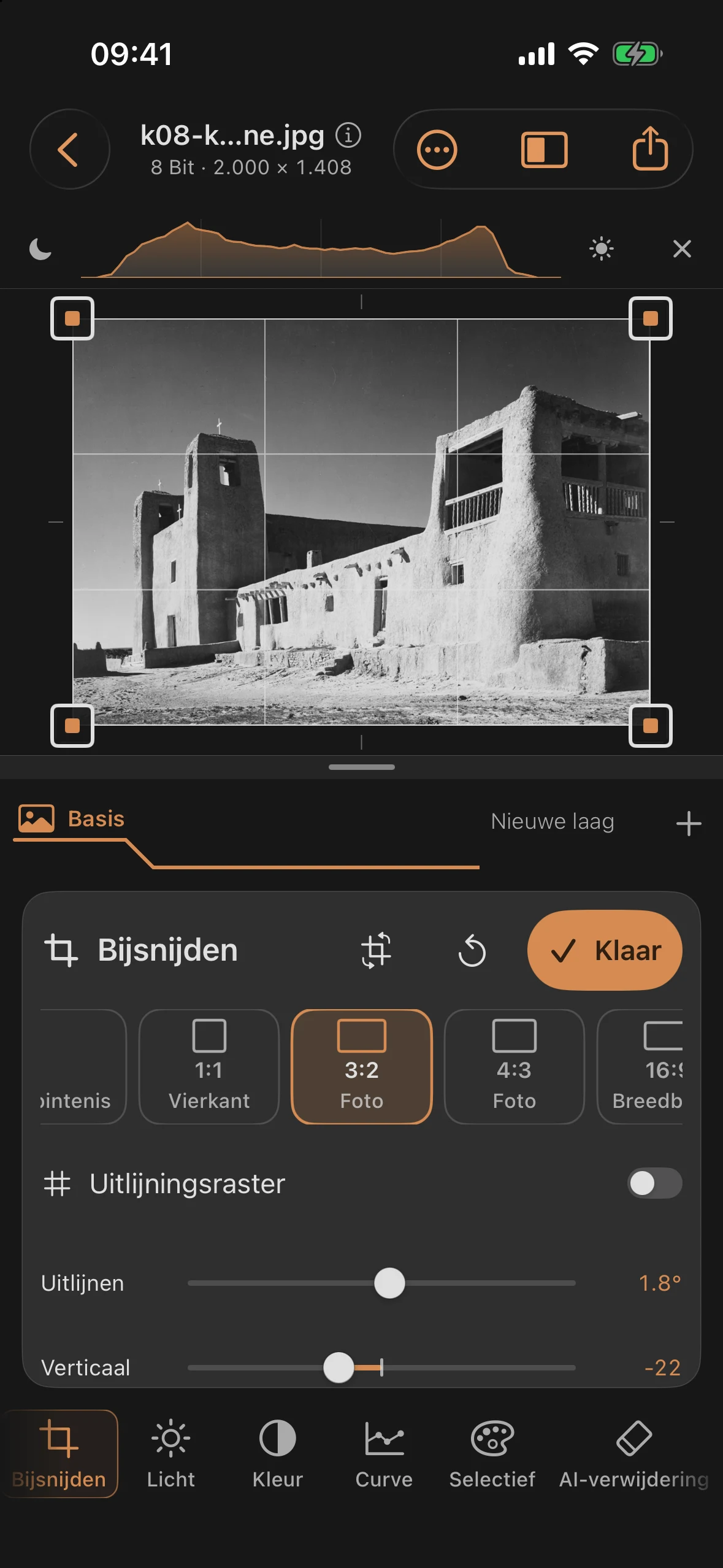

Stap 2: Rechtzetten en rechtop zetten
Twee regelaars nemen het werk van de standaarden over:
| regelaar | Waarde | Effect |
|---|---|---|
| Uitlijnen | +1,8° | zet de horizon horizontaal |
| Verticaal | −22 | zet de omvallende randen van de toren recht |
| Formaat | 3:2 | maakt een nieuwe versie van het gecorrigeerde fragment |
De app regelt zelf de volgorde: eerst de keystone-correctie, dan de rotatie en ten slotte de automatische zoom, die lege randen voorkomt — je ziet altijd het uiteindelijke resultaat. Een opmerking die ook bij het vergrotingskader gold: maskers, reparaties, het scherpstelpunt en de grijsverloopfilter blijven op hun positie in het beeld staan — eerst de geometrie, daarna de positiegebonden elementen.
Voor en na
Voor
Na
De vuistregel voor dagelijks gebruik: verticaal voor gebouwen van onderaf, horizontaal voor zijdelings verschoven standpunten, uitlijnen voor de horizon — en altijd eerst de geometrie, dan het uiteindelijke beeld. De uitsnede kan daarbij op elk moment worden aangepast; er wordt hier niets vastgelegd.
