Chapitre 8 · Cadres d'agrandissement et décalage de la caméra technique
Recadrage et perspective: Alignement et lignes convergentes
Dans la chambre noire, deux outils déterminaient la géométrie. Le premier était le cadre d’agrandissement posé sur la planche de base : ses rails réglables définissaient le cadrage, et en tournant légèrement le cadre, on redressait d’un coup un horizon incliné. Le second se trouvait déjà sur le lieu de prise de vue : le appareil à visée directe avec ses montures réglables. Quiconque photographiait un bâtiment sans incliner l’appareil — en décalant plutôt l’objectif vers le haut — obtenait des arêtes verticales au lieu de lignes inclinées. Adams maîtrisait ces deux techniques ; ses photos d’architecture des Pueblos semblent avoir été tracées au fil à plomb.
À défaut d’un appareil photo professionnel, on a pu par la suite recourir à une astuce sur l’agrandisseur : placer le papier en biais, puis compenser l’inclinaison. C’est précisément cette reproduction qui se trouve dans l’outil Découpe. L’image d’entraînement est l’église de la mission d’Acoma Pueblo — prise depuis une position légèrement latérale, avec des verticales nettement inclinées.

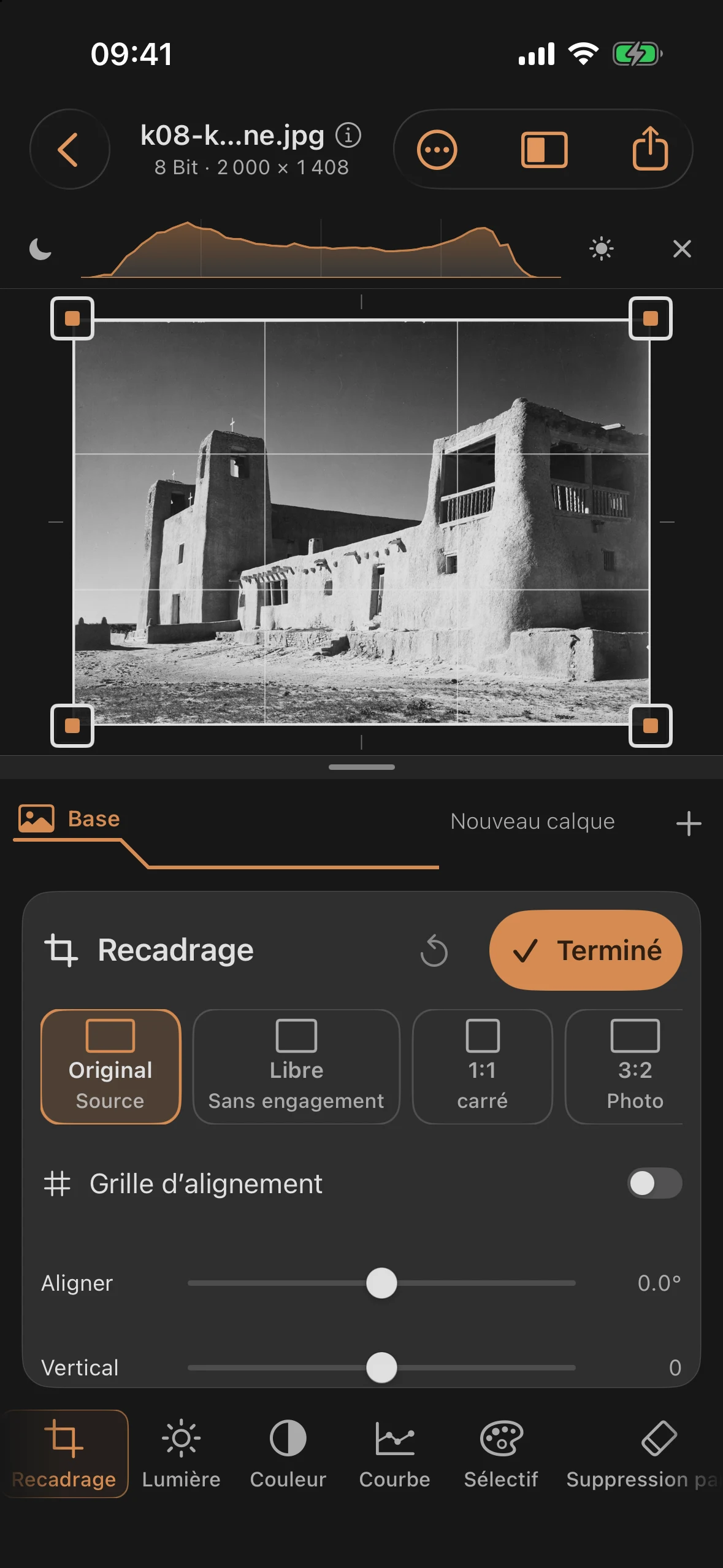

étape 1: Une situation de départ délicate
Ouvre l’outil Recadrage et trace une ligne droite le long des arêtes des tours : les deux tours penchent vers l’intérieur et l’horizon est très légèrement incliné. C’est la combinaison classique d’une caméra inclinée vers le haut (lignes de fuite) et d’un cadrage à main levée. Ces deux éléments combinés donnent à l’architecture un aspect instable, avant même que l’on puisse expliquer pourquoi.

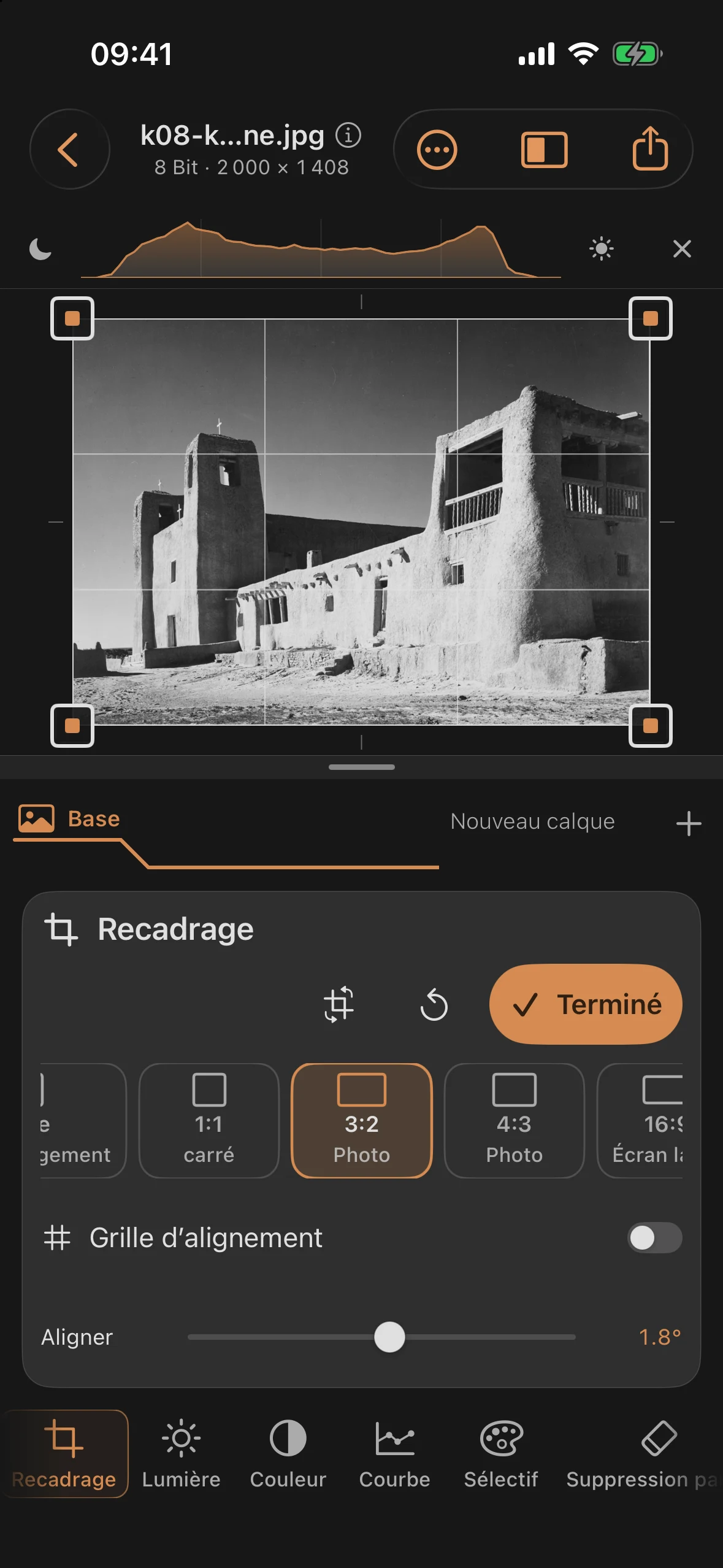

étape 2: Redresser et remettre en place
Deux régulateurs assurent le fonctionnement des étendards :
| régulateur | Valeur | Effet |
|---|---|---|
| Aligner | +1,8° | place l’horizon à l’horizontale |
| Vertical | −22 | redresse les arêtes de la tour qui s’effondrent |
| Format | 3:2 | reprendre la séquence corrigée |
L’application gère elle-même l’ordre des opérations : d’abord la correction Keystone, puis la rotation, et enfin le zoom automatique qui évite les marges vides — vous voyez toujours le résultat final. Une particularité que le cadre d’agrandissement connaissait déjà : les masques, les retouches, le point de mise au point et l’option «filtre dégradé» restent à leur emplacement sur l’image — la géométrie d’abord, les éléments liés à l’emplacement ensuite.
Avant et après
Avant
Après
La règle d’or au quotidien : vertical pour les bâtiments vus d’en bas, horizontal pour les points de vue décalés sur le côté, alignement pour l’horizon — et toujours la géométrie d’abord, puis le cadrage final. Le cadrage reste modifiable à tout moment ; rien n’est figé ici.
